中聯西北工程設計研究院科技辦公樓項目能耗監測系統的研究與應用
基本信息：
項目名稱：中聯西北工程設計研究院科技辦公樓項目能耗監測系統
項目地點：西安
實施時間：
項目地點：西安
實施時間：
項目簡介：
中聯西北院科技辦公樓位于西安高新區丈八四路與丈八西路十字西南角，規劃總用地39畝，凈用地28畝，總建筑面積90690平方米，其中科技辦公樓總建筑面積63645平方米，總停車位近700個，包含辦公樓主樓（22層）、西裙房（4層）和南裙房（5層）三個部分。

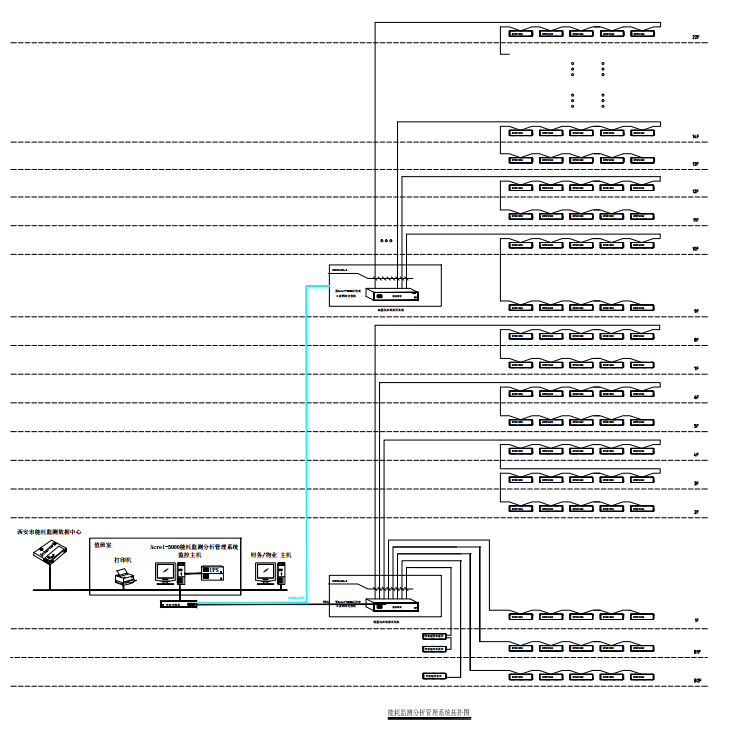

辦公主樓地上二十二層，地下兩層，合計102塊西安旌旗電子的直接接入型電能表，6塊安科瑞電氣的PZ96L-E4電能表，32塊安科瑞電氣的PZ72L-E4電能表，1塊RS485接口Modbus通訊協議的水表需要進行能耗監測。后臺位于一層的值班室內，因此針對本項目的性質，設計一套能耗系統，并在值班室內操作臺處配置一臺通訊管理機，對地下配電室的安科瑞電表、遠傳水表以及裙樓及辦公樓低層的西安旌旗電子電能表進行采集。同時在9層弱電間再設置一臺內置通訊管理機的數據采集箱，對高層部分的西安旌旗電子電能表進行采集，從9層采集箱至1層值班室操作臺處后臺主機通過光纖進行數據傳輸。電表及水表的數據采集后按照能耗分類分項原則進行分析，同時根據西安市公共建筑能耗監測系統技術規范DBJ61/T 97-2015將數據上傳至西安市公共建筑能耗監測平臺。
辦公主樓地上二十二層，地下兩層，合計102塊西安旌旗電子的直接接入型電能表，6塊安科瑞電氣的PZ96L-E4電能表，32塊安科瑞電氣的PZ72L-E4電能表，1塊RS485接口Modbus通訊協議的水表需要進行能耗監測。后臺位于一層的值班室內，因此針對本項目的性質，設計一套能耗系統，并在值班室內操作臺處配置一臺通訊管理機，對地下配電室的安科瑞電表、遠傳水表以及裙樓及辦公樓低層的西安旌旗電子電能表進行采集。同時在9層弱電間再設置一臺內置通訊管理機的數據采集箱，對高層部分的西安旌旗電子電能表進行采集，從9層采集箱至1層值班室操作臺處后臺主機通過光纖進行數據傳輸。電表及水表的數據采集后按照能耗分類分項原則進行分析，同時根據西安市公共建筑能耗監測系統技術規范DBJ61/T 97-2015將數據上傳至西安市公共建筑能耗監測平臺。
本項目重點要解決基礎能耗數據的智能化、自動化、可視化、可量化的收集與存儲；建立能源管理平臺、實現能源的集中化管理；深入分析能源消耗過程與趨勢；建立能耗監測與公示平臺。通過對此辦公樓項目的用水及用電統一綜合管理，可以對各區域設備能源使用情況進行查詢分析，幫助管理人員發現潛在的節能機會，最大限度地提高能源利用效率，科學有效地管理能源使用，從而降低能源使用費用，為建立節約型社會發揮作用。
系統實現的功能：
建立建筑能耗計量體系，把脈建筑能耗，發現能耗黑幕，節能改造更有針對性，同時通過計量收費、績效考核等管理措施鞏固節能改造成果。
選擇節能設備。
再好的節能設備，管不住浪費也無法發揮節能效果，通過增加自動化節能設備，制定設備運行策略，減少人為干預，集中管控，使節能設備正在實現節能。
通過能耗監測系統提供的同環比分析數據量化節能改造成果，最大程度的展現節能效果。
