援贊比亞恩多拉體育場電力監控系統的設計與運用
基本信息：
項目名稱：援贊比亞恩多拉體育場電力監控系統的設計與運用
項目地點：恩多拉
實施時間：2011年6月
項目地點：恩多拉
實施時間：2011年6月
項目簡介：
援贊比亞恩多拉體育場由中國北京市建筑設計院設計，安徽省外經建設集團有限公司施工，總投資2.4億美元，是一座能容納4萬人的體育場。體育場位于恩多拉市市郊A3公路旁，總占地面積203300平方米，總建筑面積452080平方米，地上4層，建筑高度55.80米。上海安科瑞電氣股份有限公司于2011年6月承接了援贊比亞恩多拉體育場配電監控系統項目。系統采用Acrel-2000型電力監控系統，實現體育場平時單機運行，賽事舉辦期間和消防系統、智能照明系統聯動，保障場館在承辦比賽期間的用電穩定性和安全性。
體育場的主要用電負荷為照明和應急照明，約占總負載的70%，其中以金鹵燈為主的場地照明占照明負荷的60%。除照明外最大的負荷是電子大屏。本系統涉及回路共112個，配電柜上安裝的儀表為上海安科瑞ACR330ELH及PZ80L多功能電力儀表。

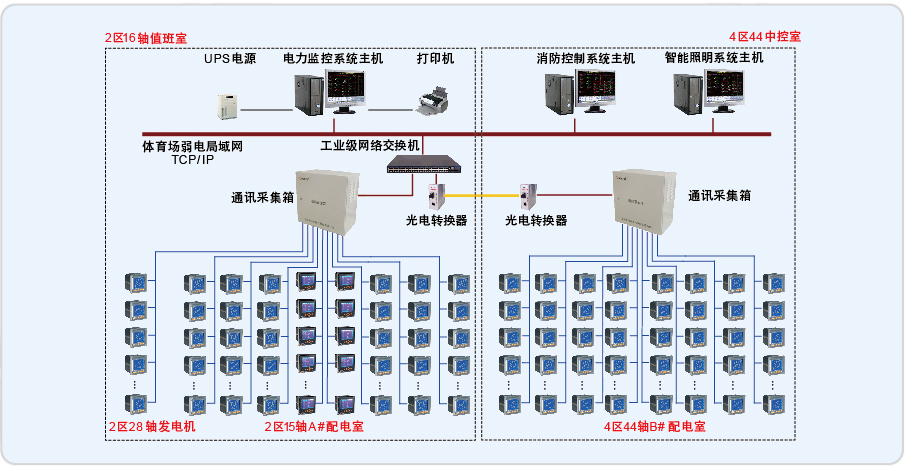

體育場變配電系統60kV以上部分由贊方提供，低壓系統主要變電設備為4臺1600kW干式變壓器和一臺1600kW應急柴油發電機，分別位于2區15軸、2區28軸和4區44軸配電室的內，共27臺低壓配電柜，116個配電回路。本電力監控系統為三層結構，現場設備層由安裝在低壓配電柜上的多功能儀表組成，經由9根RS485總線上傳數據。通訊管理層由安裝在15軸監控室和44軸B#配電室通訊機柜內的通訊服務器、光電轉換器和工業以太網交換機等設備組成，其功能是連接現場設備層和站控管理層。站控管理層設備（監控主機、UPS電源、顯示器等）均安裝在15軸監控室的通訊采集箱內。
系統實現的功能：
1.參數采集及上傳，測量所有常規電力參數；
2.配電系統一次圖界面顯示；
3.對進線回路、商鋪回路和演出回路的電度計量，具有報表查詢功能，用戶可自定義查詢時間；
4.用電趨勢查詢功能，便于進行故障追憶和定位；
5.具有聲光報警和彈出報警框指明報警源的功能；
6.常態單機工作下，實時監控低壓配電柜配電系統的運行狀態；
7.體育館承載比賽期間，具有與其他弱電控制系統聯動功能。
