海潤光伏變電所電力監控系統的設計與應用
基本信息：
項目名稱：海潤光伏變電所電力監控系統的設計與應用
項目地點：江蘇 泗陽
實施時間：2012年8月
項目地點：江蘇 泗陽
實施時間：2012年8月
項目簡介：
海潤光伏科技股份有限公司是中國晶硅太陽能電池生產企業之一，安科瑞電氣股份有限公司于2012年5月承接了泗陽瑞泰光伏材料有限公司多晶鑄錠變電所電力監控項目。整個系統采用Acrel-2000型電力監控系統，完成了變電所1A、1C、1E、1F、1M、1N變壓器的低壓進線柜、聯絡柜、饋線柜及高壓側儀表、綜合保護裝置進行遠程實時監控。

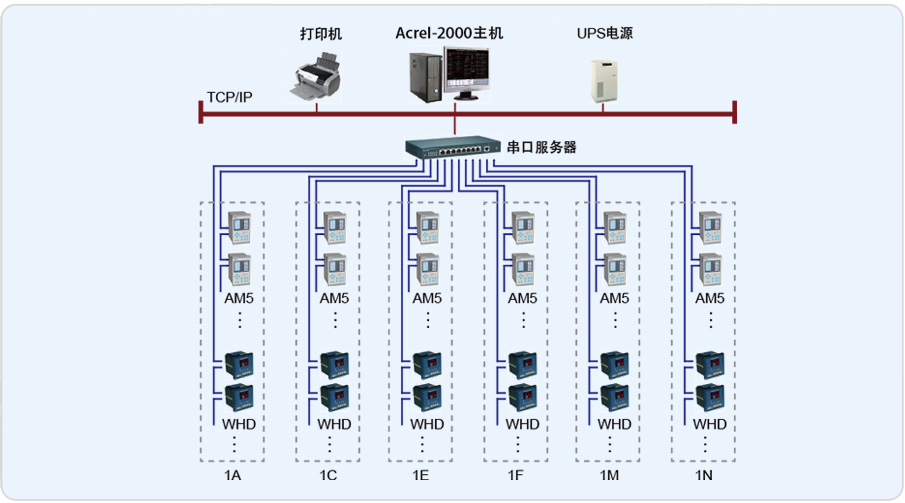

監控系統主要監控多晶鑄20kV高壓、0.4 kV低壓，該系統總計有159只儀表（其中包括142只進線保護，2只PT保護、8只變壓器保護、6只溫控儀），共10條總線，低壓變電所和高壓室離值班室距離不遠，直接采用屏蔽雙絞線連接至串口服務器，再通過網線連接到網絡交換機上，監控主機通過網絡交換機實現總線上儀表與監控主機的數據連通。
系統實現的功能：
1、可以直觀的查看高壓進線和出線的運行參數和狀態，變壓器出線側三相電壓、電流、有功功率、無功功率、功率因數、頻率有功電度及變壓器溫度；
2、電量遙測主要監測運行設備的電參量；
3、遙信功能實現顯示現場設備的運行狀態，開關的分、合閘運行狀態和通訊故障報警；
4、遙信和遙測報警功能；
5、低壓各出線回路的開關運行狀態和負載進線監控；
6、對開關變位和負載越限彈出報警界面指示具體的報警位置并聲音報警；
7、查詢供變電所內6臺變壓器出線各低壓回路的電參數。
