數據中心動環監控系統解決方案
1、概述
數據中心采用分層式結構，對數據中心各配電設備和用電設備的電力運行參數進行采集，實現多回路在線監測以及故障報警，能效分析。穩定可靠，訪問便捷。滿足絕大多數數據中心的需求。
2、參考標準
GB 50175-2017《數據中心設計規范》
GB/T 51509一2020 數據中心綜合監控系統工程技術標準
上海市數據中心建設導則（2021版）
《國家機關辦公建筑和大型公共建筑能耗監測系統——樓宇分項計量設計安裝技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——數據中心建設與維護技術導則》
3、配置方案
通過Acrel-8000數據中心動環監控系統，實現了對數據中心的門禁狀態、水浸狀態，煙霧狀態，視頻狀態，環境狀態，高低壓配電狀態，設備運行狀態進行實時監測，并進行實時報警，保障數據中心正常運行，避免運行環境的失控導致配電設備運行故障，保證維護人員安全，延長設備使用壽命，減少配電室粗放式管理導致成本過高。同時實現動環監控并對各用能耗能進行能效分析，幫助用戶實現用能效率的優化。

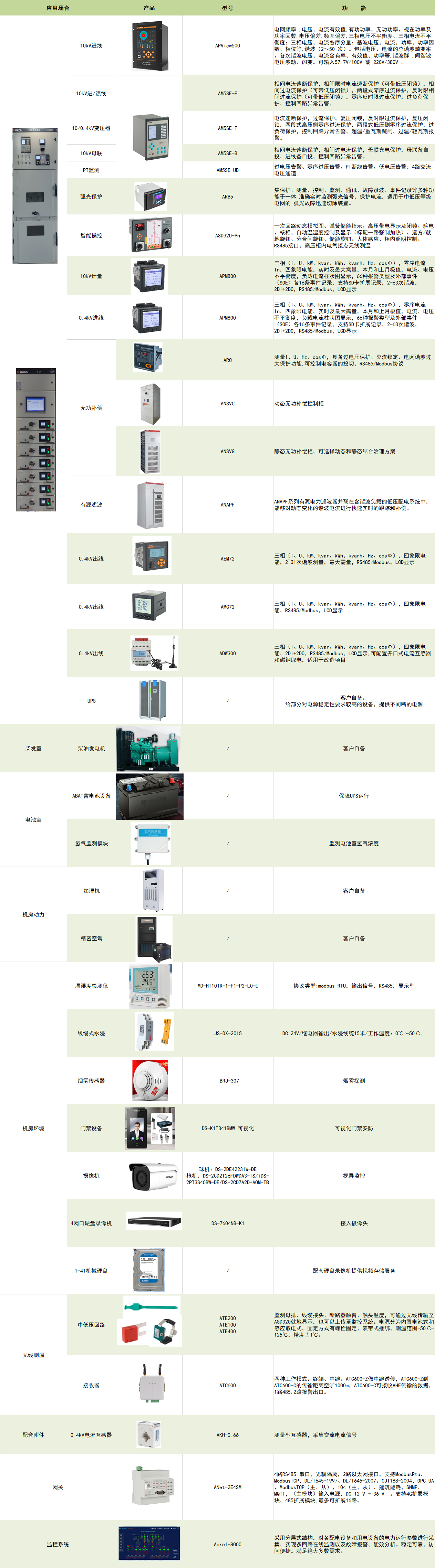

推薦配置

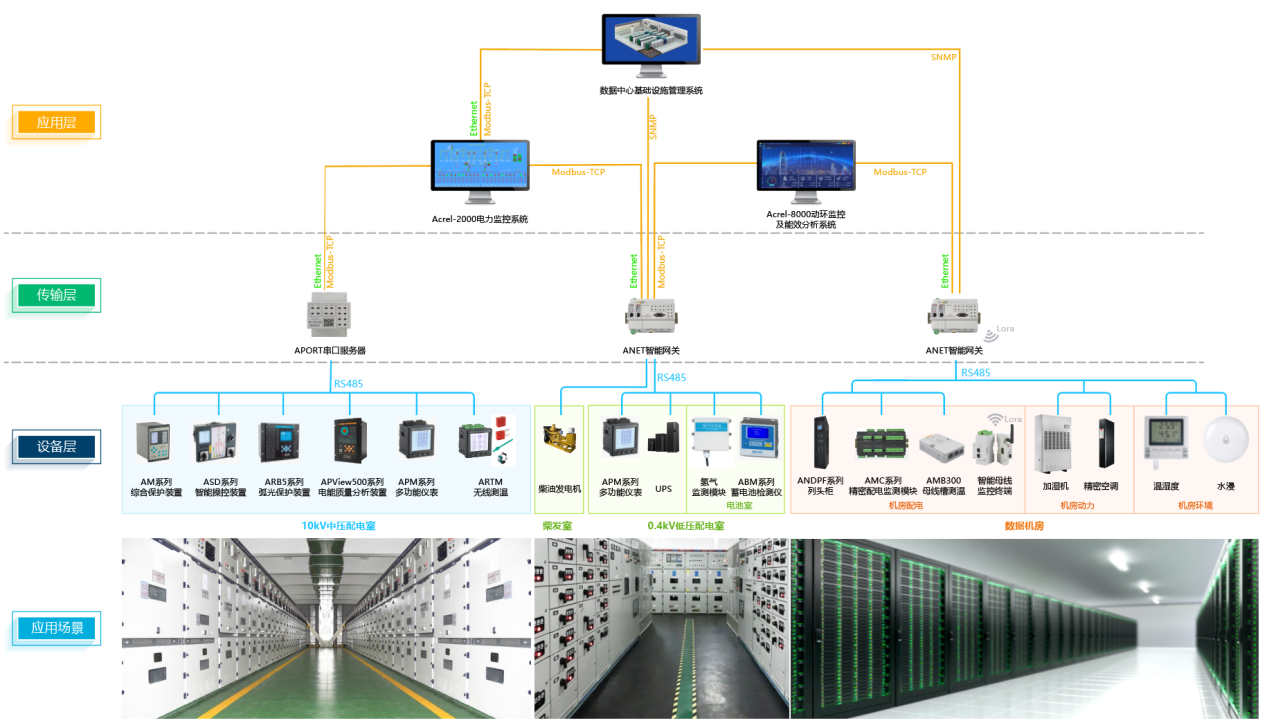

4、系統結構
系統采用分布式結構，在各機房的電源柜、UPS、空調、蓄電池等多種動力設備及門磁、紅外、窗破、水浸、溫濕度、煙感等機房環境的各種參數進行遙測、遙信、遙調和遙控,實時監測其運行參數，診斷和處理故障，記錄和分析相關數據，并對設備進行集中監控和集中維護的。可在動環系統實現遙測、遙信、遙控等異常報警。
5、系統功能

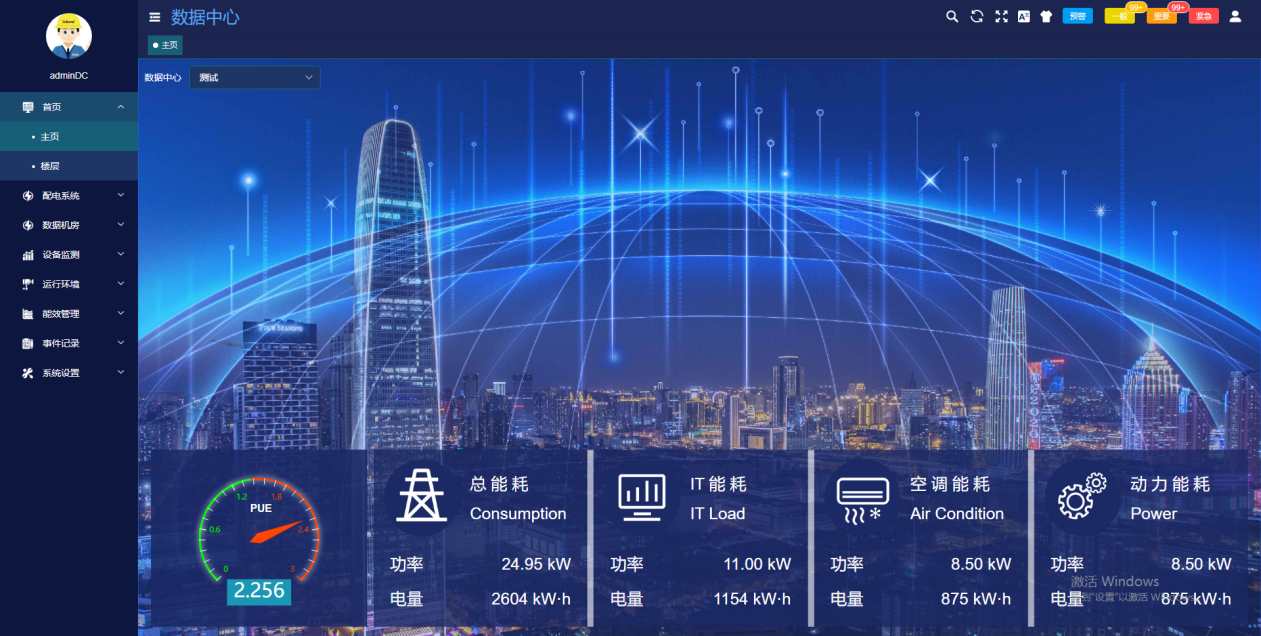

● 首頁
默認打開系統的“主頁”界面。顯示該數據中心的實時PUE值，總能耗，IT能耗，空調能耗，動力能耗。

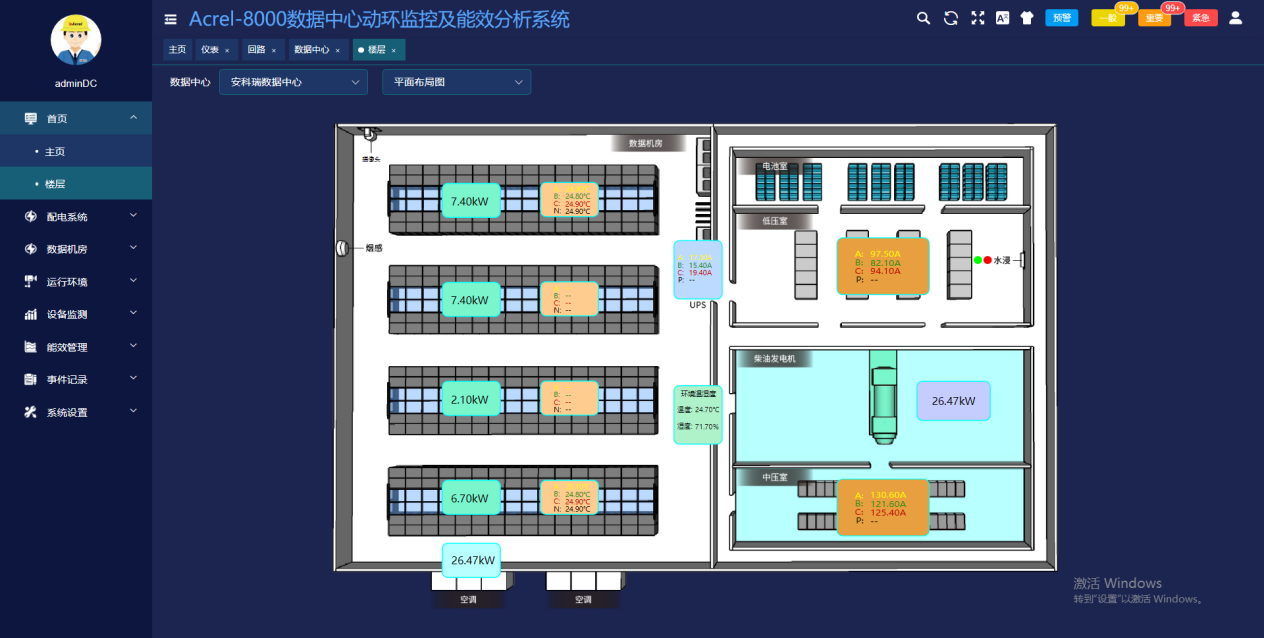

● 樓層
樓層頁面通過SVG圖可以實時監測各樓層設備的運行情況。

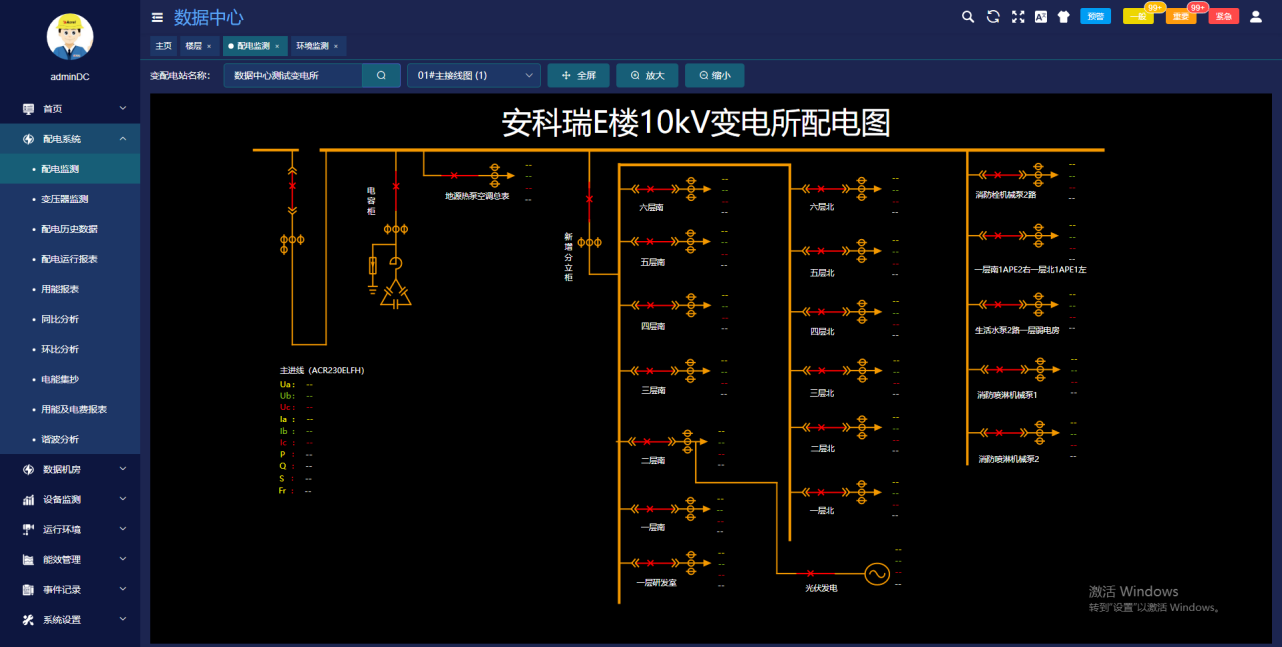

● 配電監測
配電監測通過一次圖的方式，將配電系統中各回路的參數展示在圖中，并實時變化，以便用戶總覽各支路配電情況。

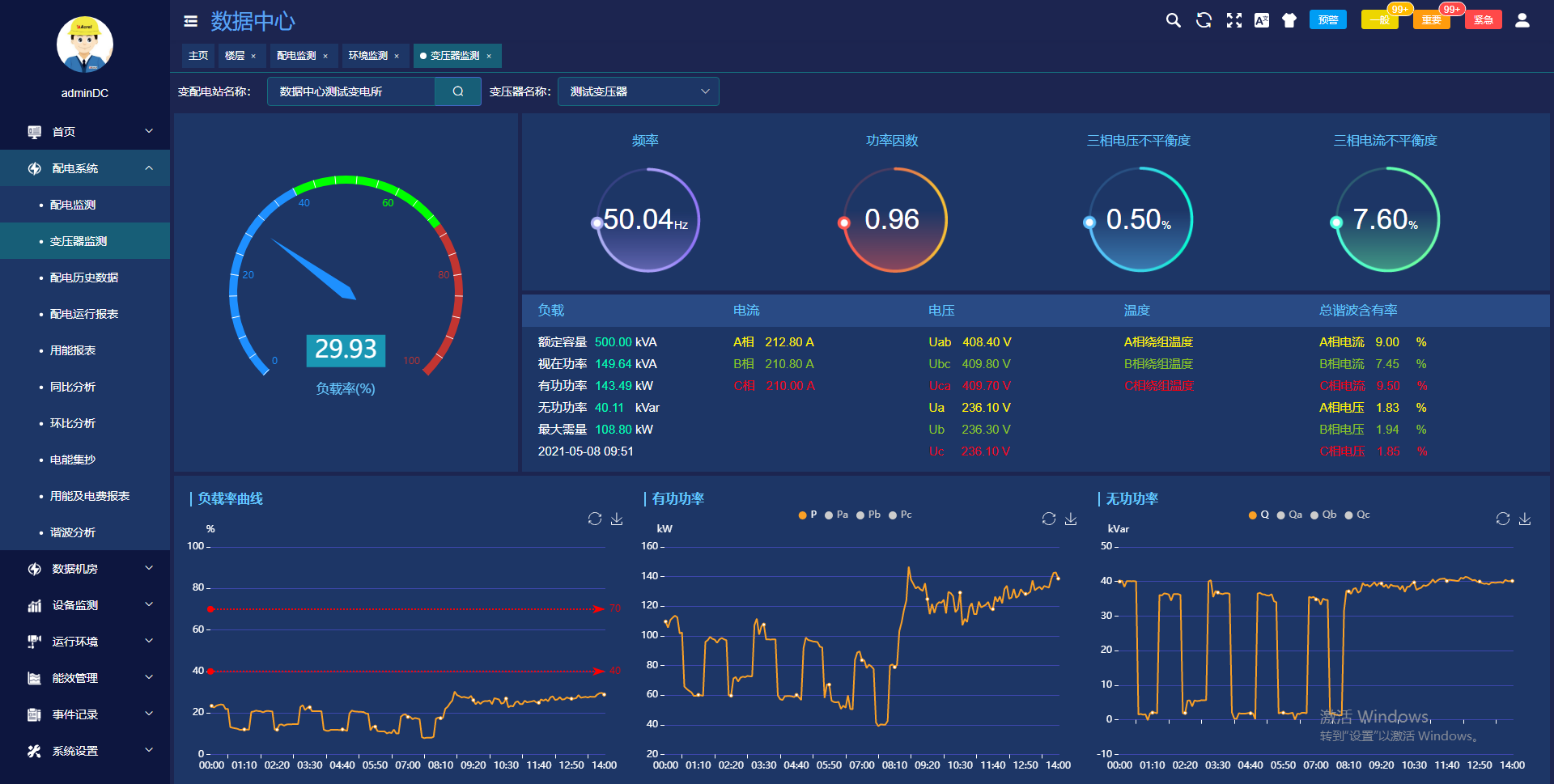

● 變壓器監測
變壓器監測監測頁面實時監測各變壓器各項參數，包括福賊率。頻率，功率因數，三相不平衡度等，并且顯示歷時曲線圖，數據實時變化。幫助用戶直觀監測各變壓器運行狀態。

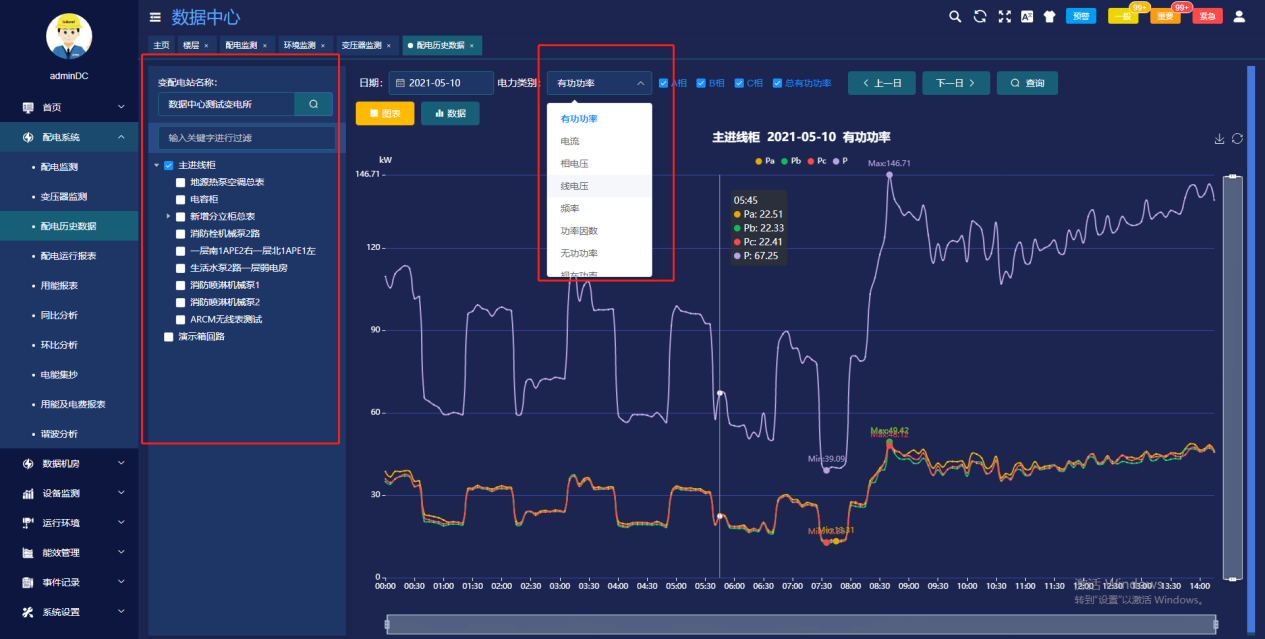

● 配電歷史數據
配電歷史數據可以展示每個配電回路的電流，電壓，功率因數等參數。并且可以通過日期，查詢歷史數據。

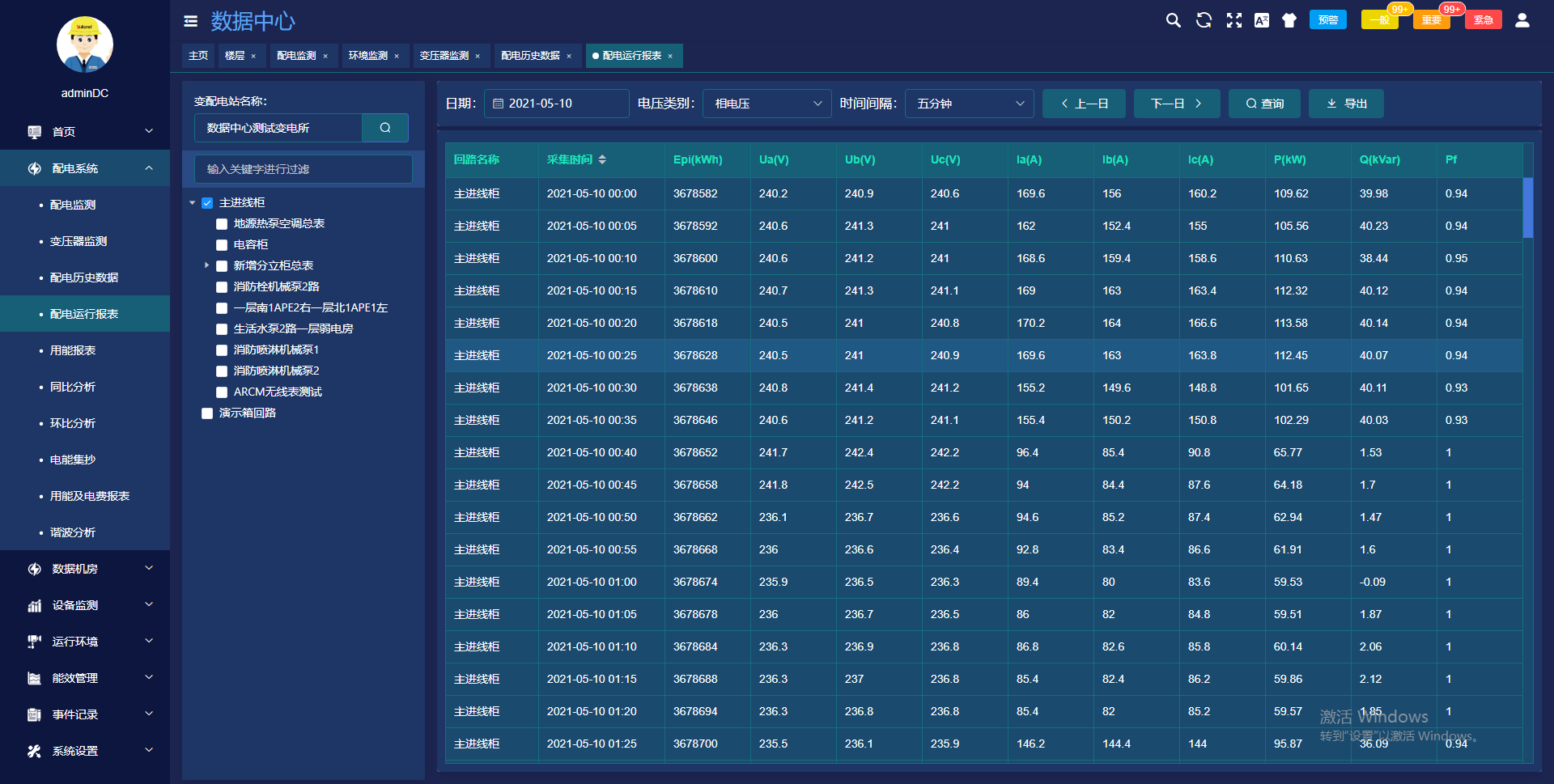

● 配電運行報表
配電運行報表將所有回路的所有參數顯示在報表中，以便用戶整體監測回路運行狀態。

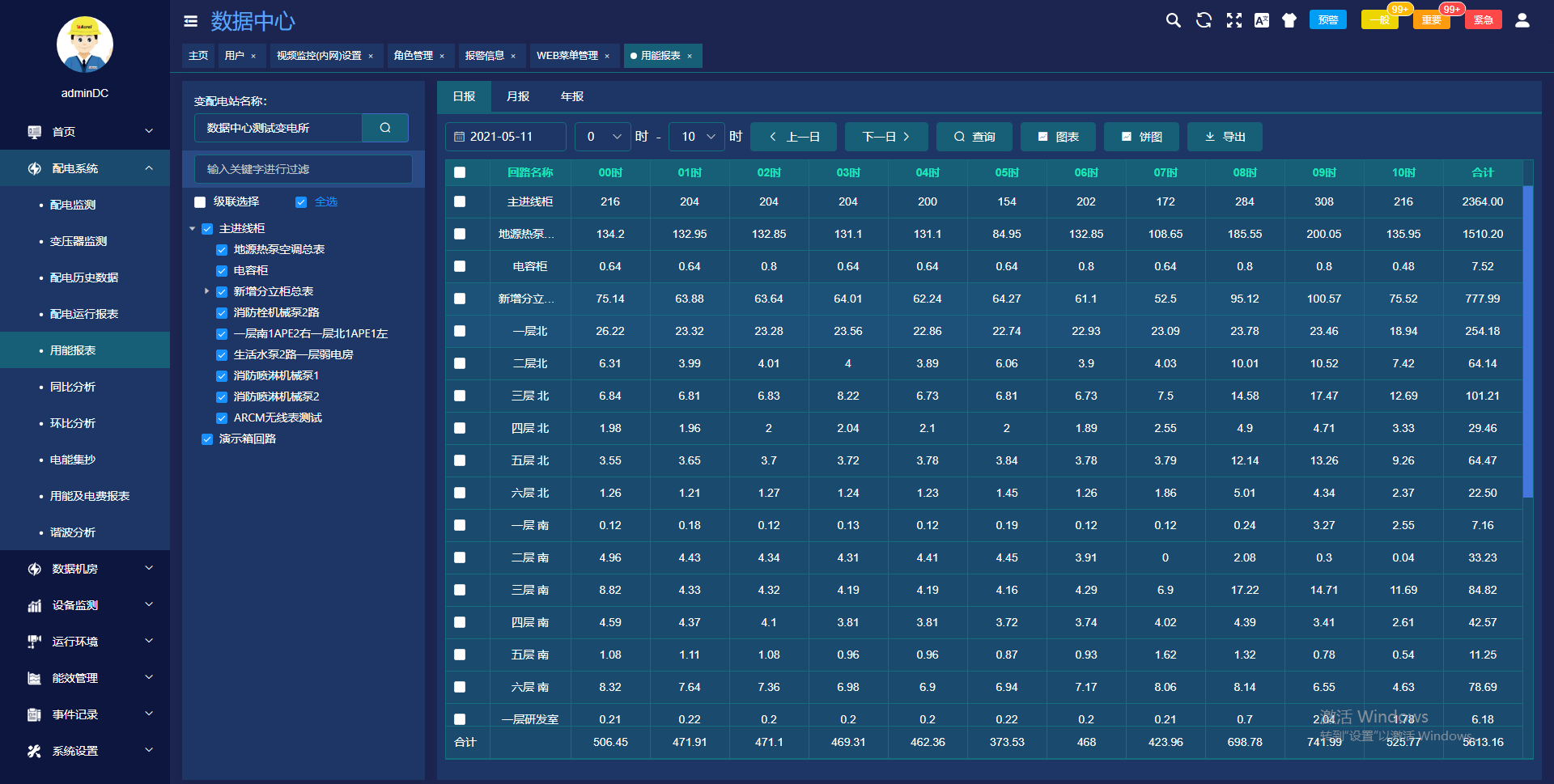

● 用能報表
將各個回路，每個時段的用能情況統計到報表中，直觀顯示各日、月、年的用能。

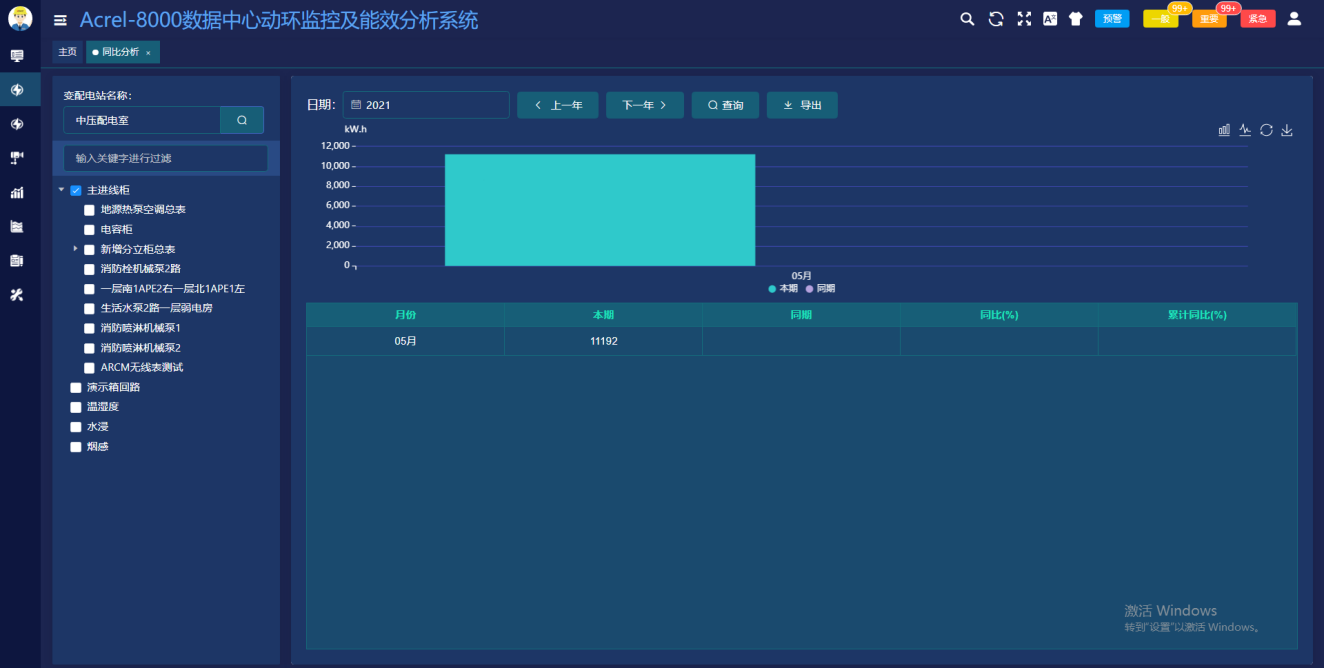

● 同比分析
顯示各個用電回路同期用能情況。顯示增長或者下降比例。

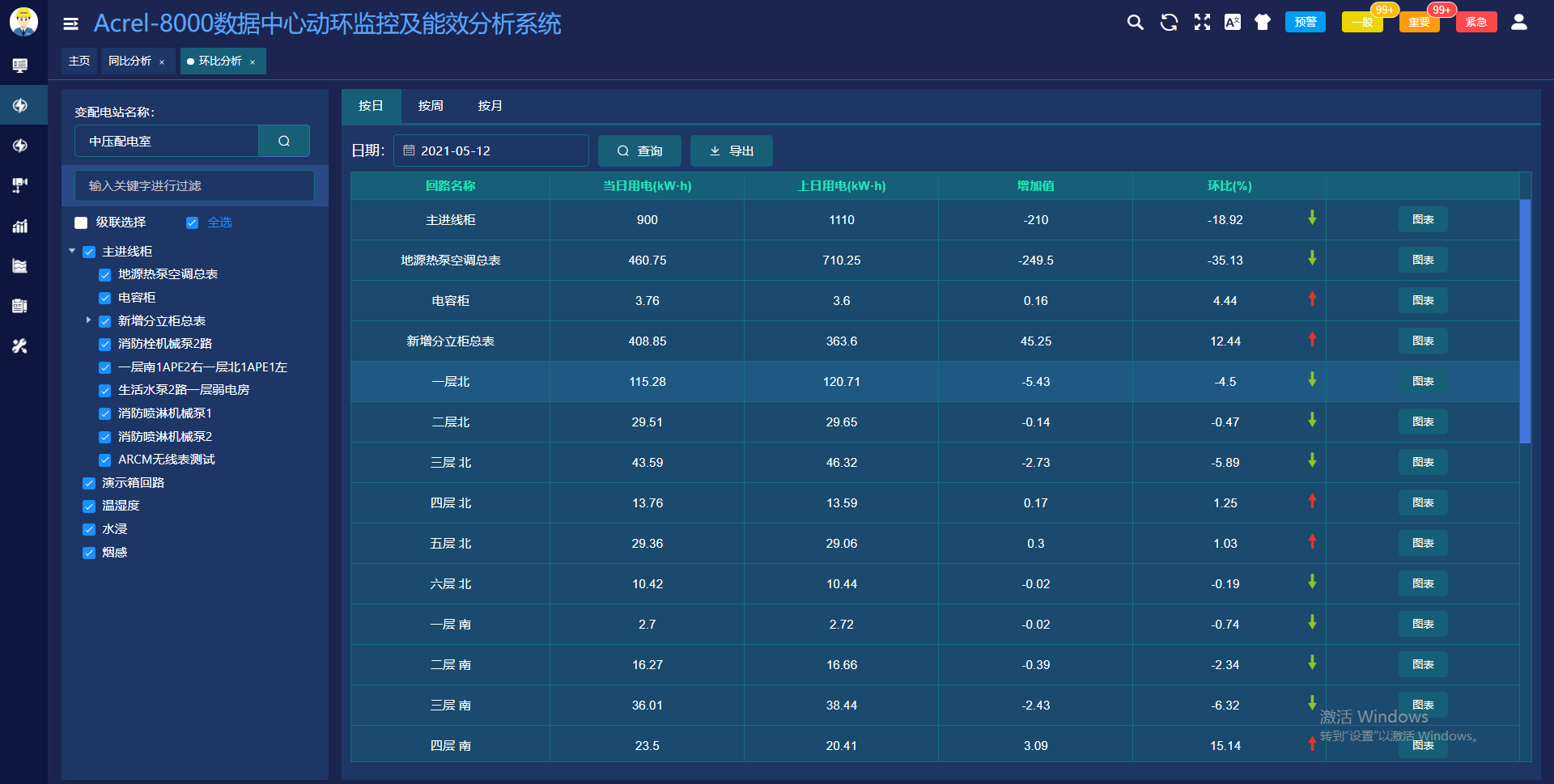

● 環比分析
顯示各個用電回路。每日、每周、每月的環比用能情況。顯示增長或者下降比例。

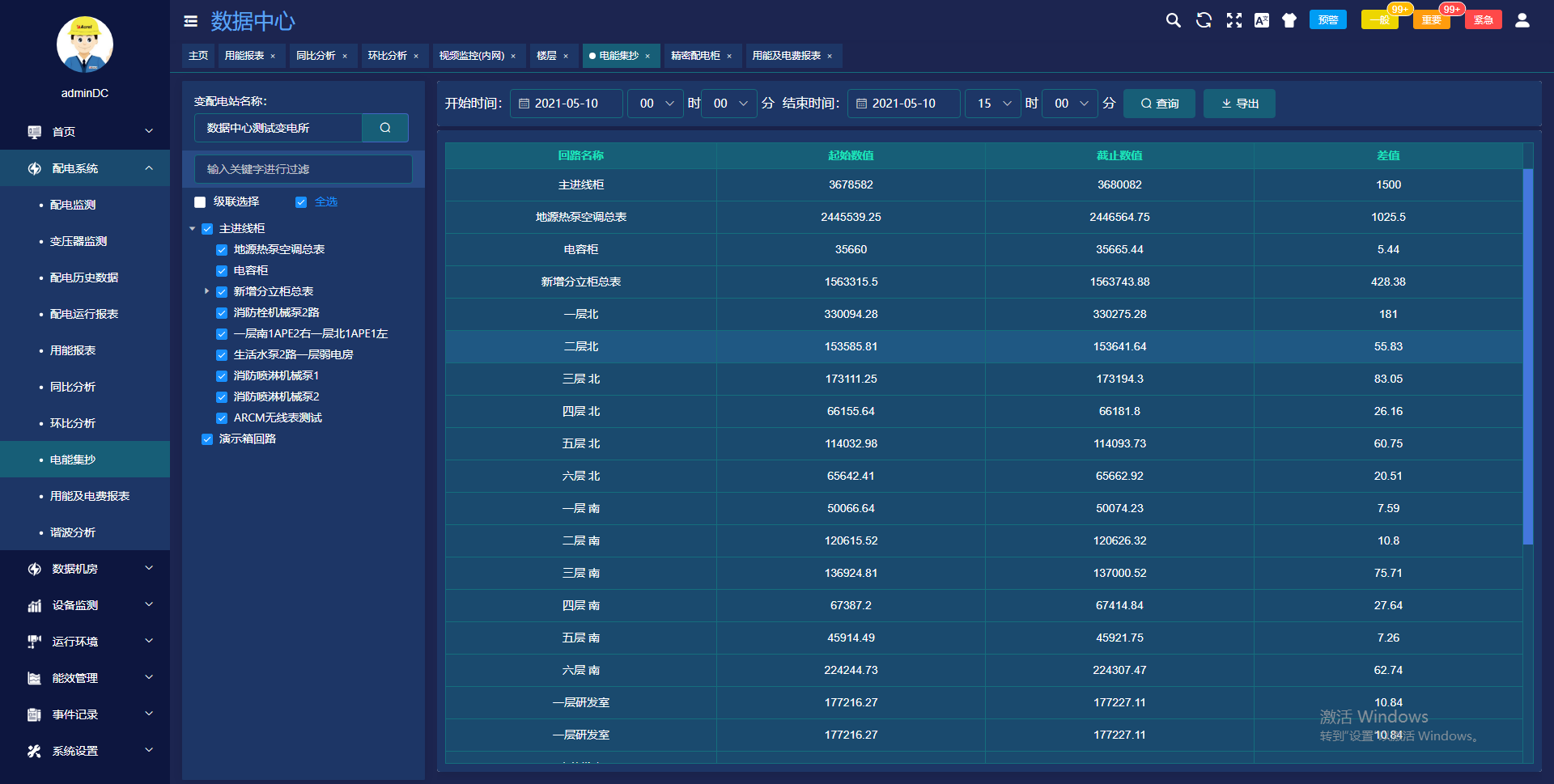

● 電能集抄
自定義開始時間和結束時間。并將該時段的始末抄表值顯示在報表中。

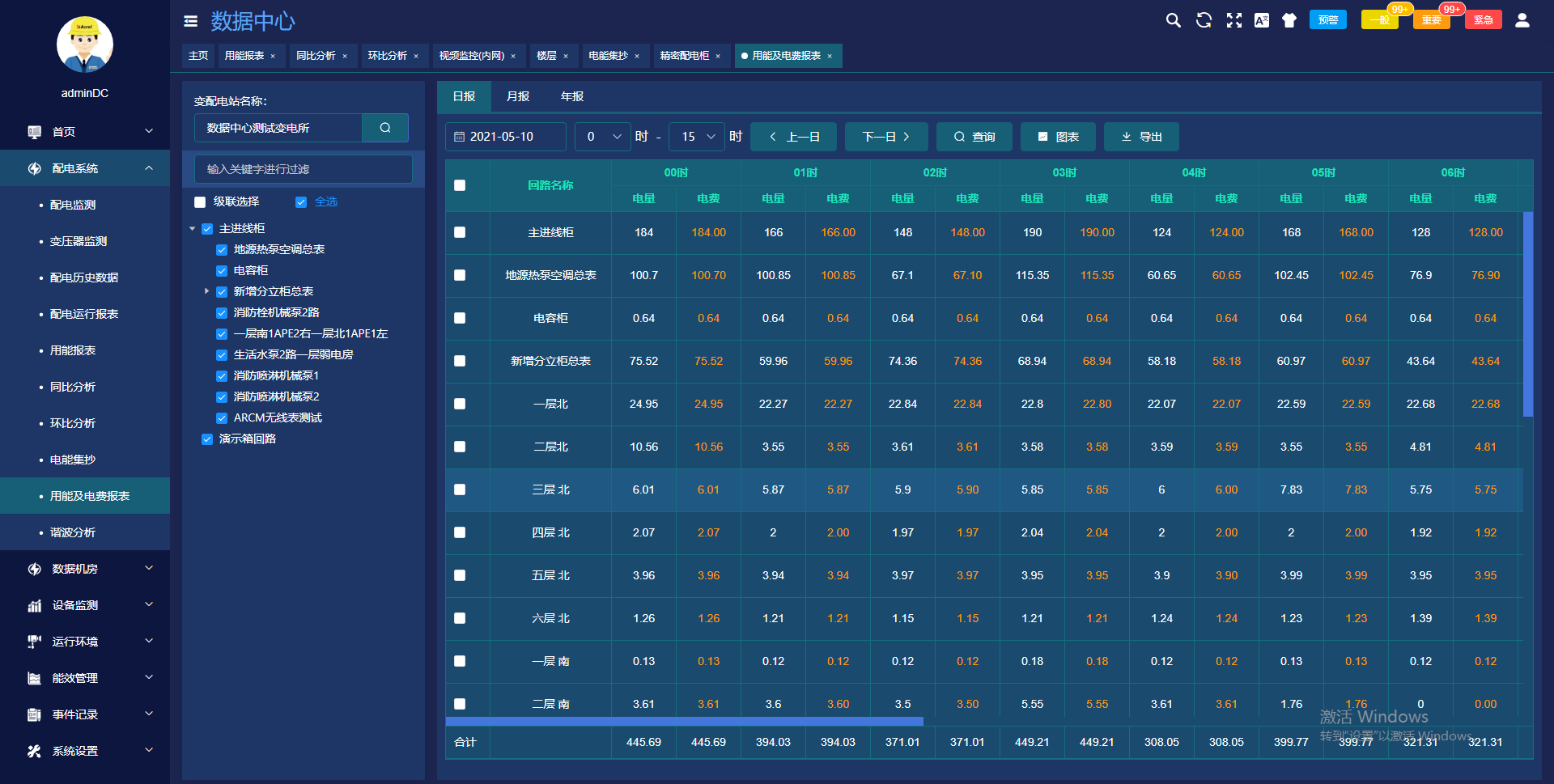

● 用能及電費
將各個回路，每個時段的用能情況統計到報表中，直觀顯示各日、月、年的用能。并根據設定的電價，計算出電費。

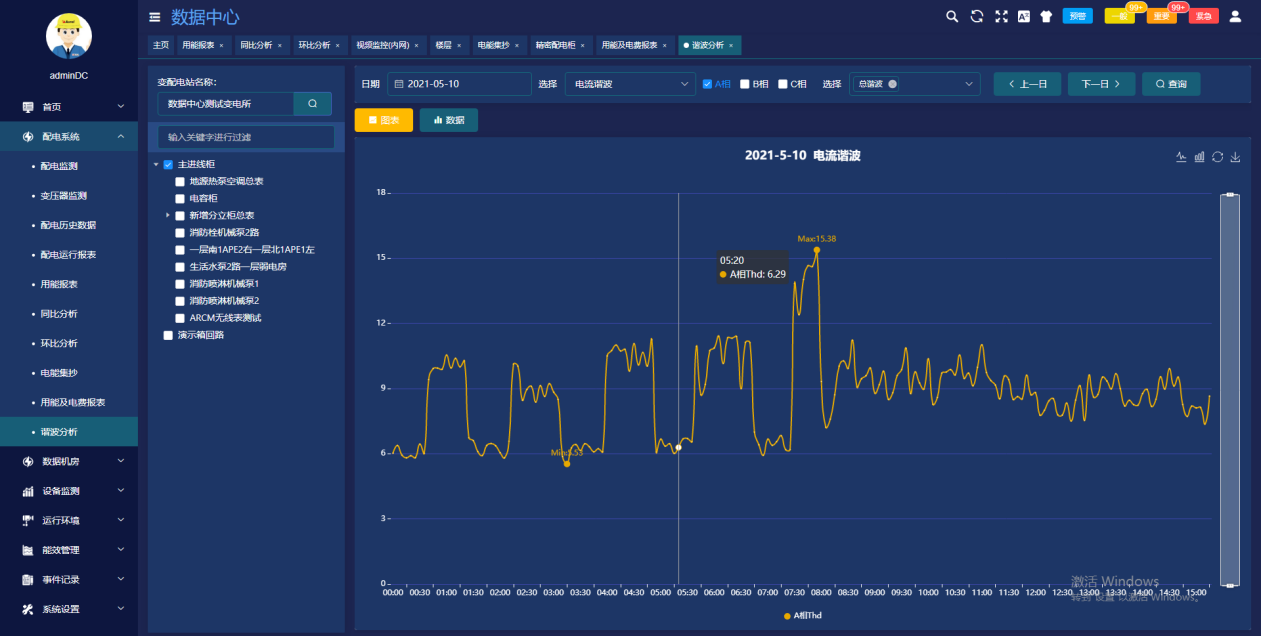

● 諧波分析
顯示各回路電流、電壓的三相1-31次諧波狀態及歷史數據。

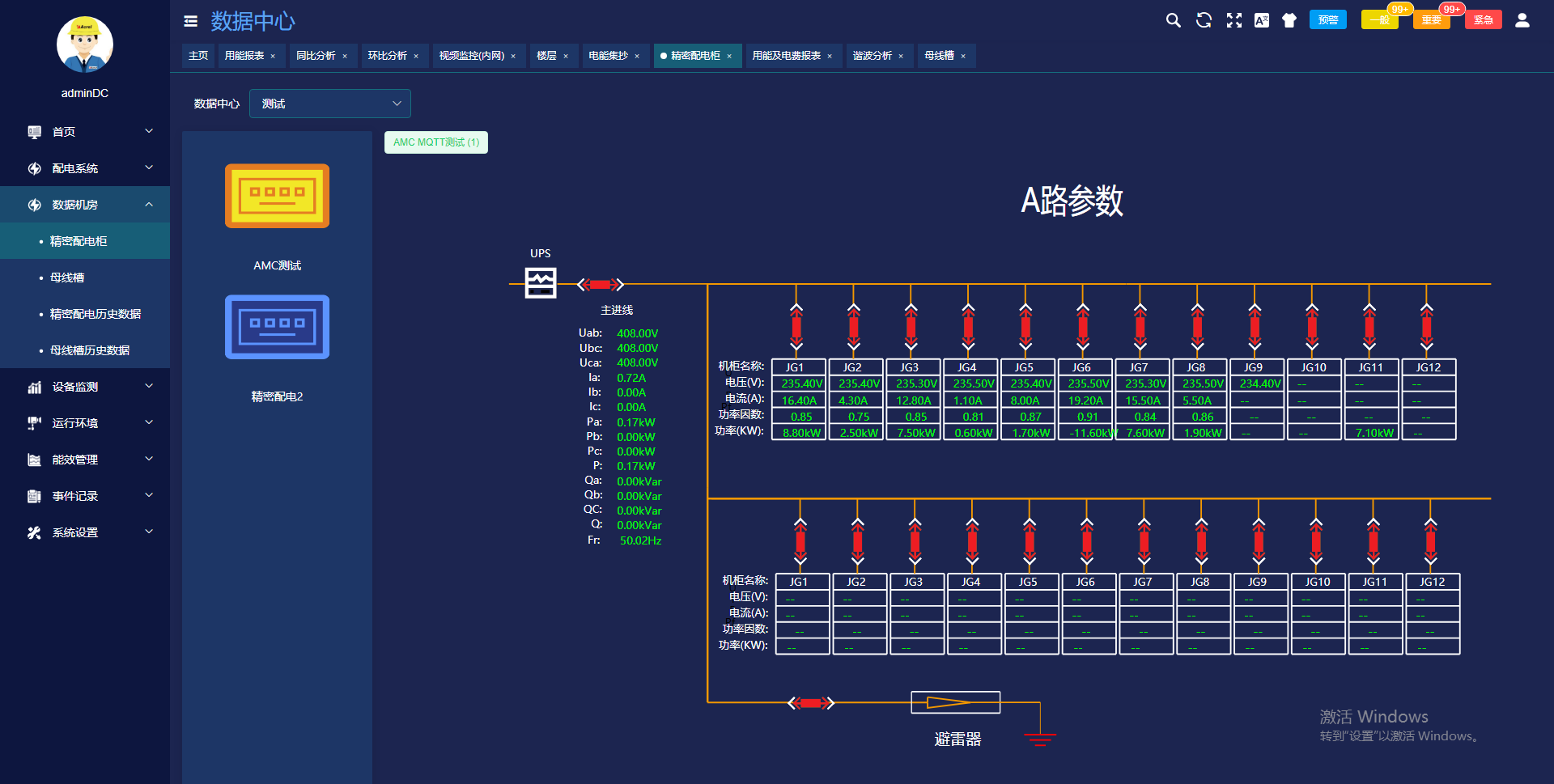

● 精密配電柜
精密配電柜，通過SVG圖，將所有機柜的電壓，電流，功率，功率因數等參數顯示在圖中。

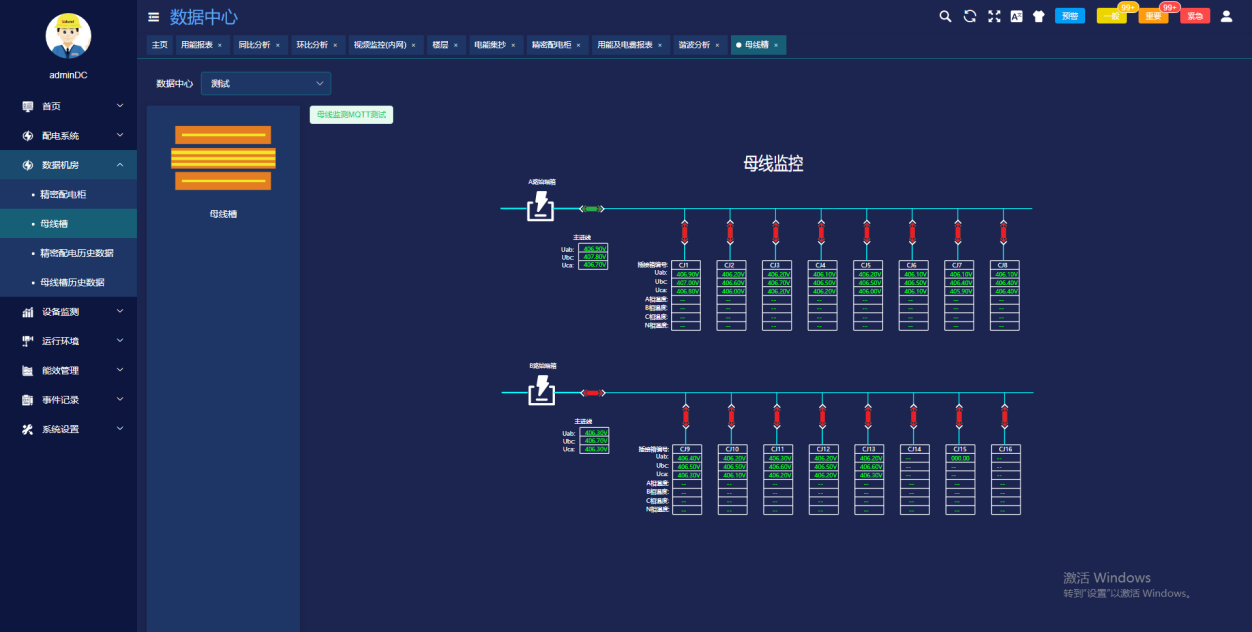

● 母線槽
母線槽通過SVG圖片，將各母線槽節點的電壓電流、三向溫度實時顯示在SVG圖中，數據實時變化。

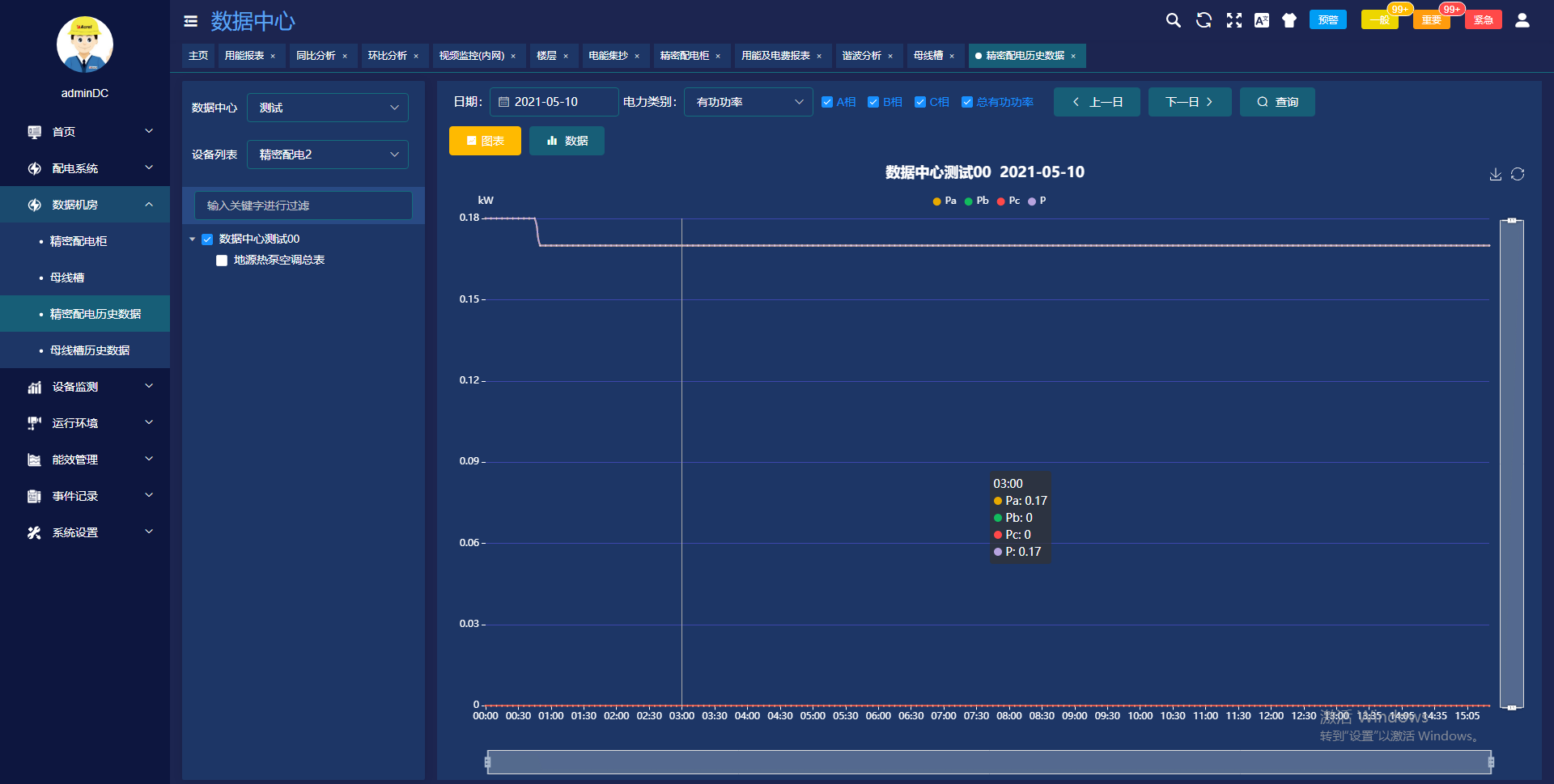

● 精密配電歷史數據
本頁面顯示精密配電設備下所有分支回路的電力參數，支持歷史數據的查詢。如

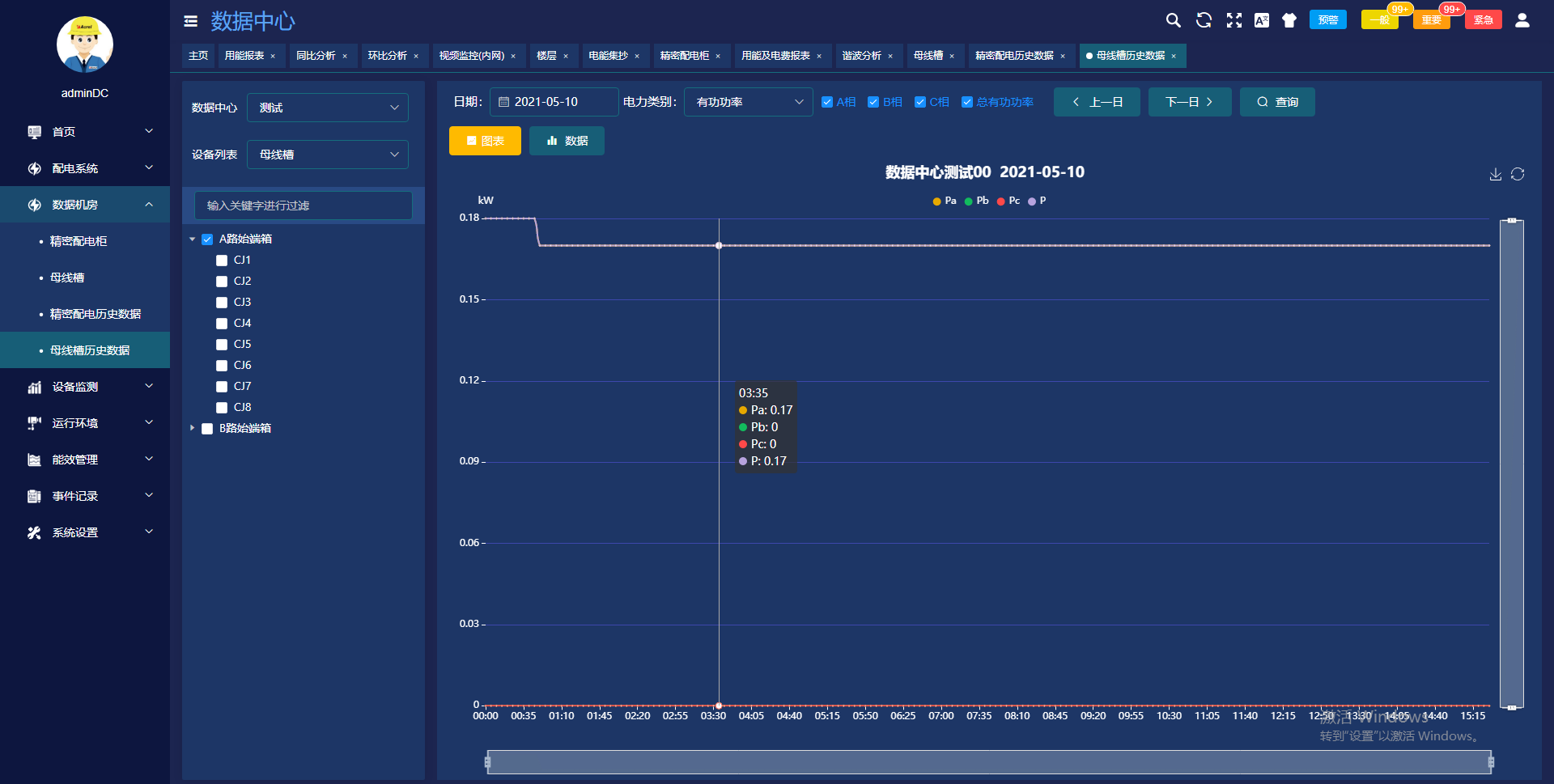

● 母線槽歷史數據
顯示母線槽設備下，所有分支回路的電力參數，并支持歷史數據查詢。

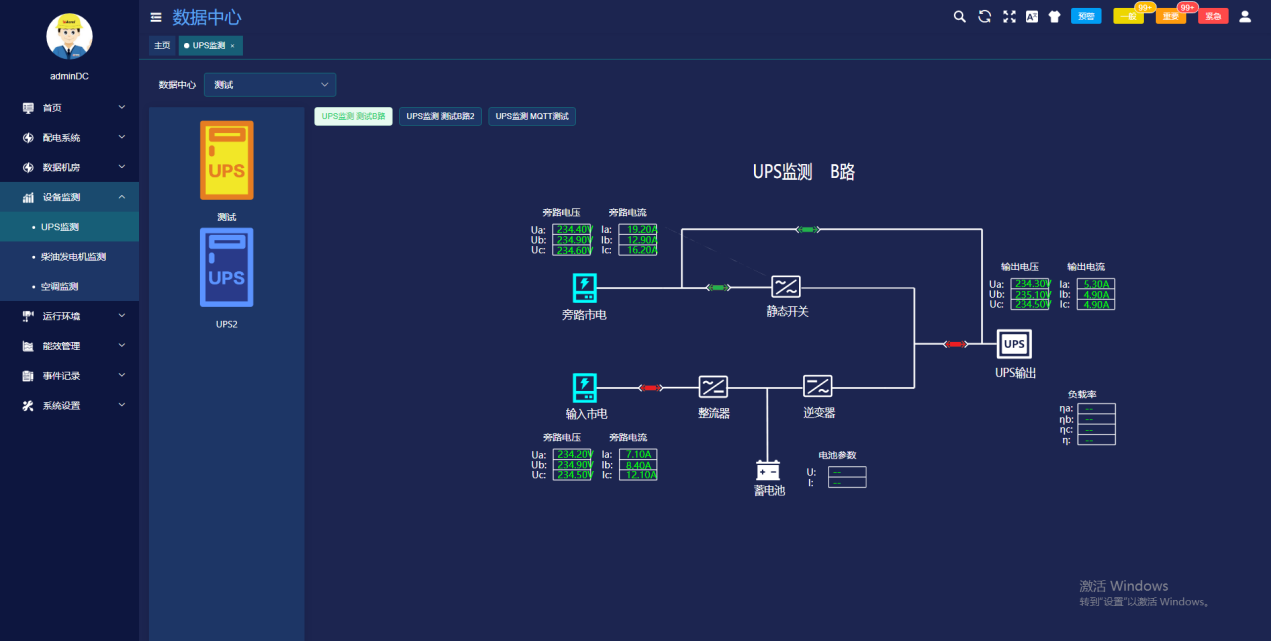

● UPS監測
通過SVG圖，實時監測UPS設備運行狀態。

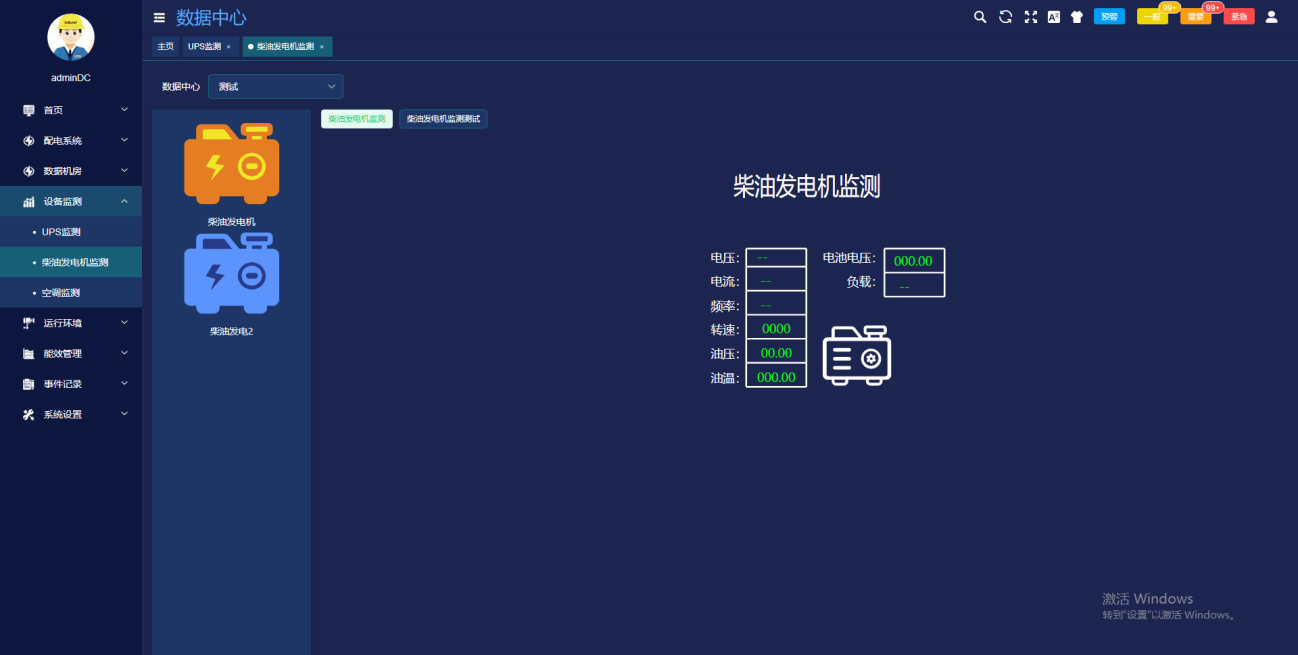

● 柴油發電機監測
通過SVG圖，實時監測柴油發電機設備運行狀態。

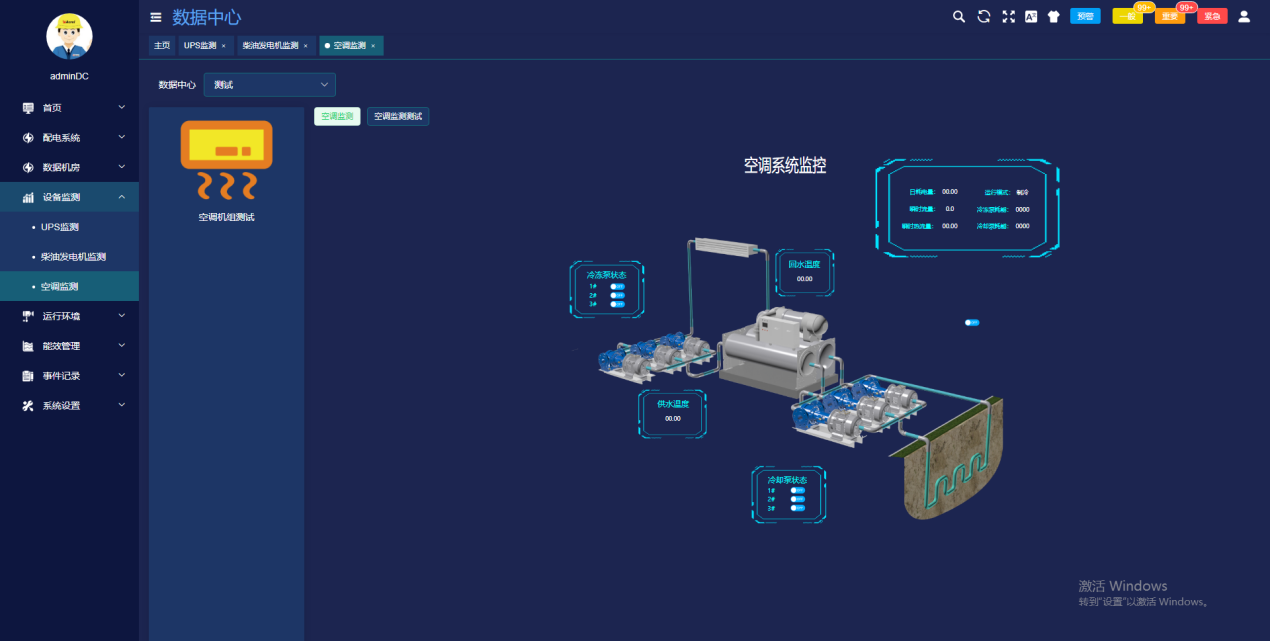

● 空調監測
通過SVG圖，實時監測空調設備運行狀態。

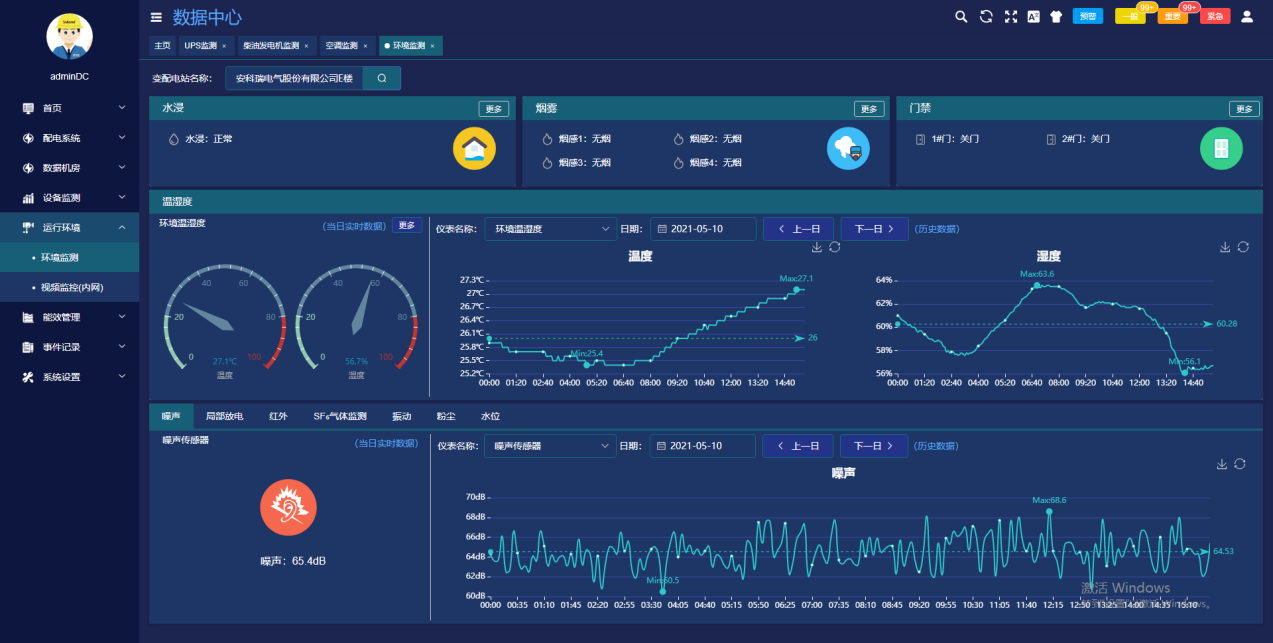

● 環境監測
環境監測主要包括現場溫度、濕度、門禁狀態、水浸狀態、噪聲等設備。

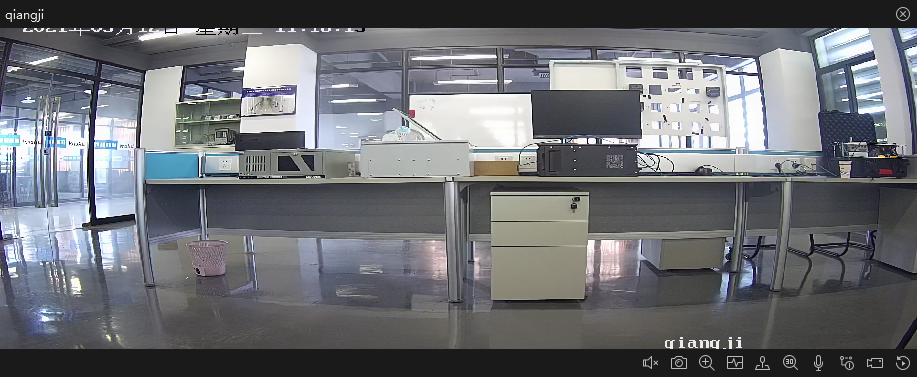

● 視頻監測
視頻監測可以通過視頻，遠程監控現場情況。

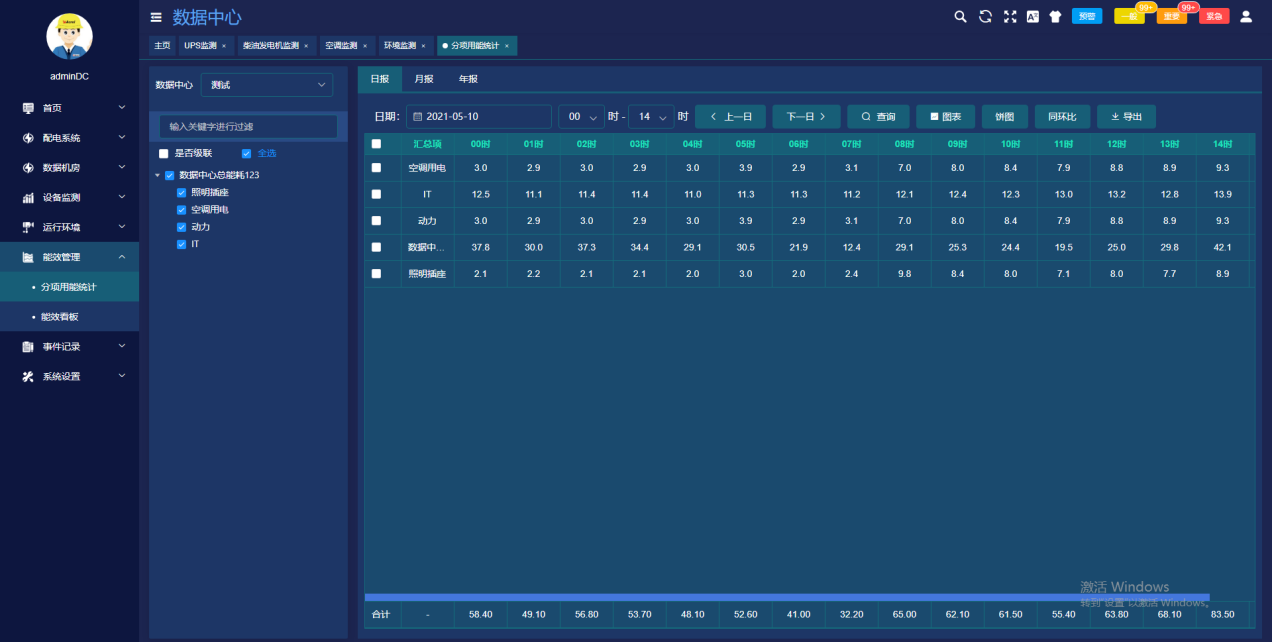

● 分項用能統計
顯示當前數據中心，IT、空調、照明動力用電各時段的用電情況。

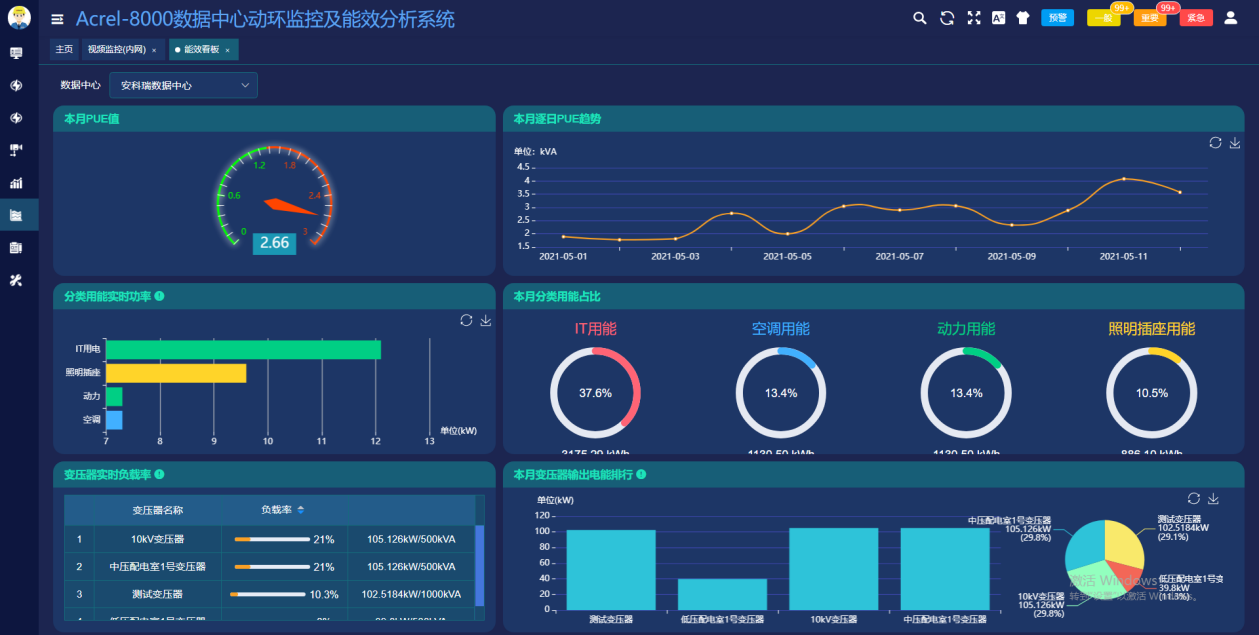

● 能效看板
能效看板實時顯示當前數據中心PUE值以及歷史PUE曲線。并且顯示各分項用能的用能情況及用能排行。監測各變壓器運行及負載情況，給出本月變壓器輸出電能排行。
● 遙信事件
顯示當前數據中心各遙測量、如門禁、煙霧、水浸等狀態變化的報警情況。

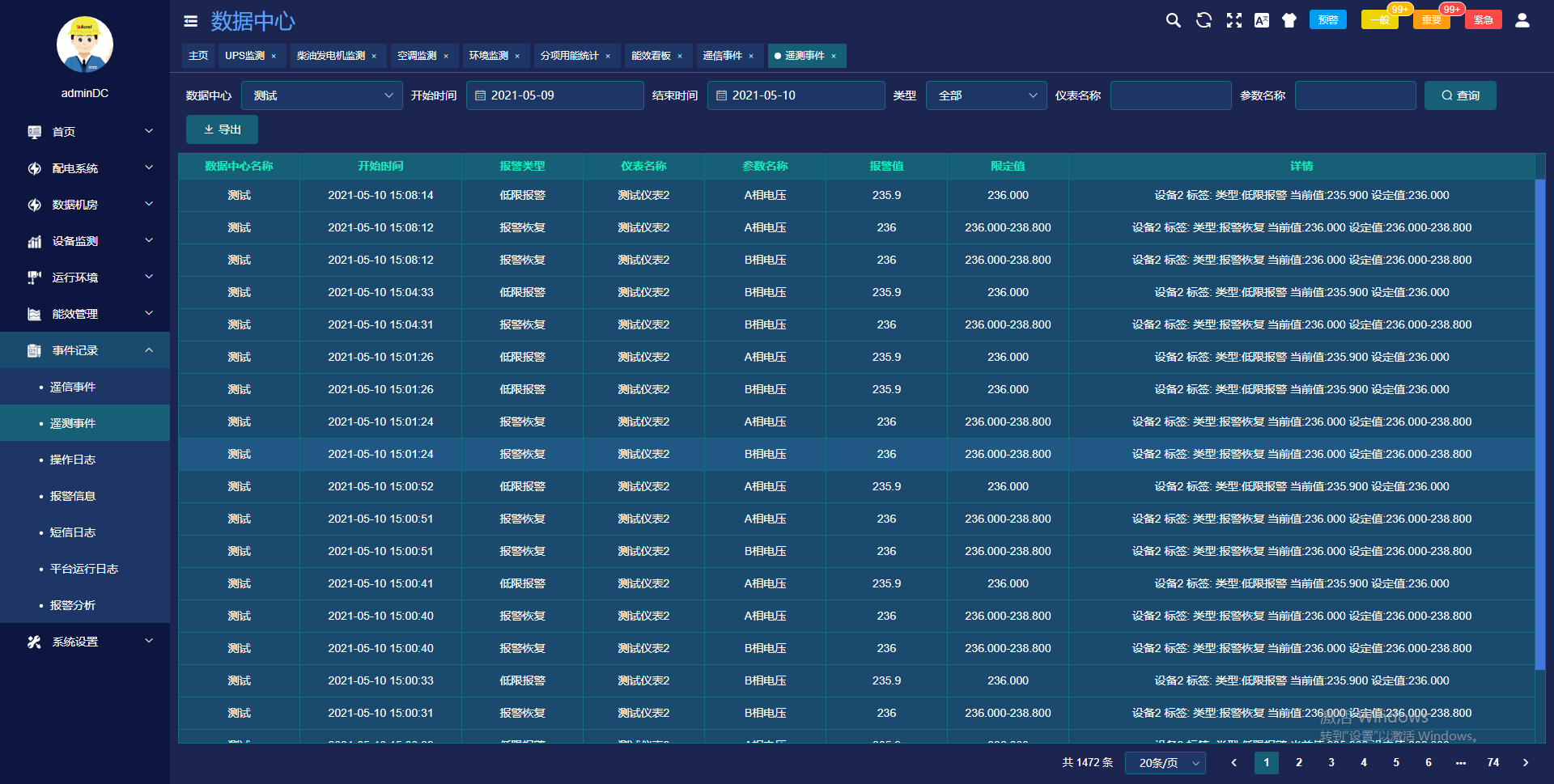

● 遙測事件
顯示當前數據中心各遙測量、如電流、電壓、功率等電參量越線的報警情況。

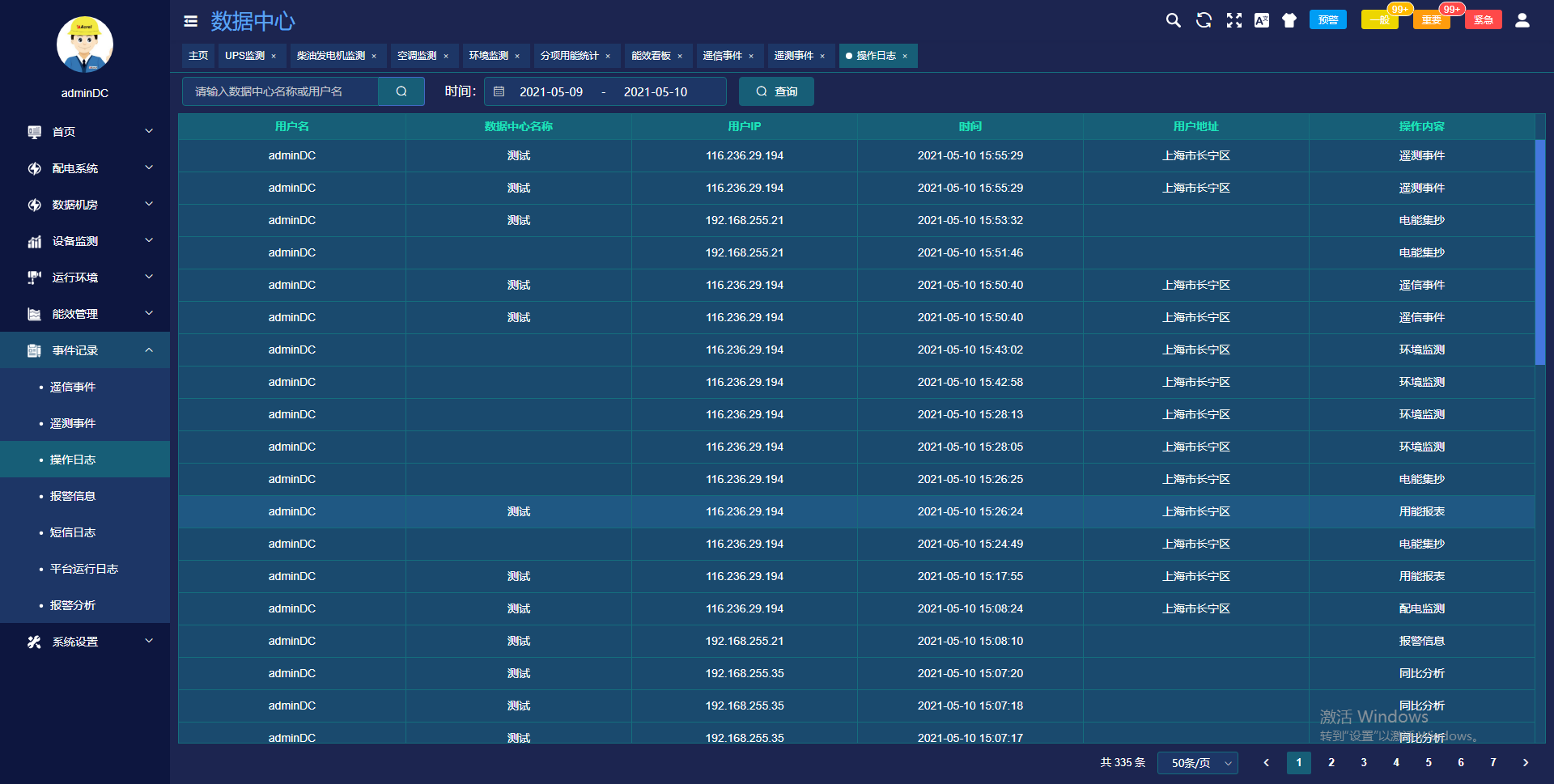

● 操作日志
顯示當前數據中心下的用戶，操作該平臺的操作記錄。

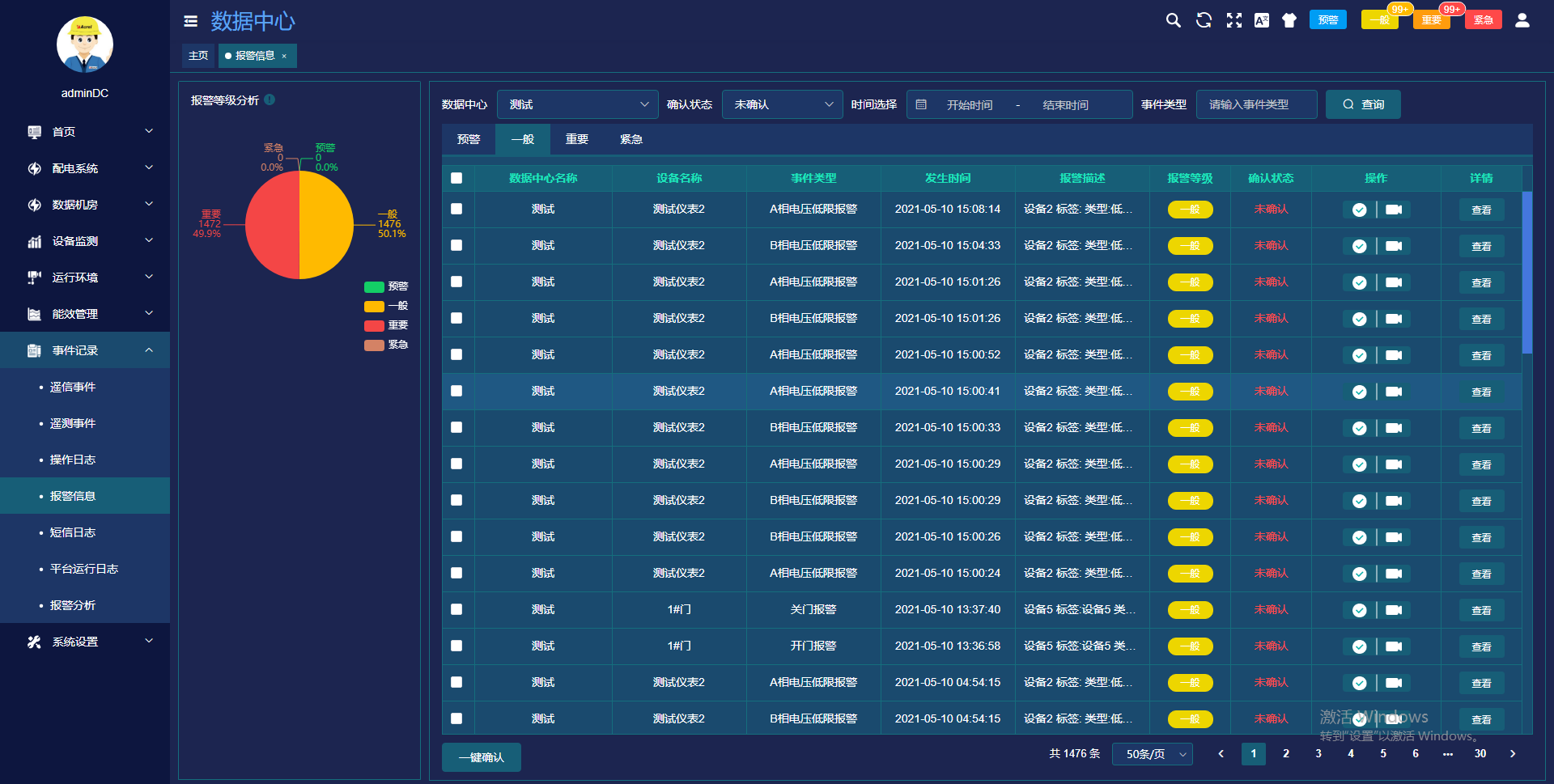

● 報警信息
顯示當前數據中心下各報警的確認狀態，幫助用戶確認當前數據中心的運行狀態。提醒用戶有哪些存在的安全隱患。
